Proč je tolerance přímosti se zvyšující se délkou tyče přísnější

Většina lidí předpokládá, že tolerance přímosti je pevnou hodnotou, ale pro extra dlouhá hydraulická pístnice ve skutečnosti se musí s rostoucí délkou úměrně zmenšovat, nikoli zůstat konstantní. Tyč, která je naprosto přijatelná na 2 metry s určitou odchylkou na metr, se může stát mechanicky nestabilní na 6 nebo 8 metrech, pokud se použije stejná absolutní tolerance místo těsnějšího čísla na metr. To je důvod, proč jsou extra dlouhé tyče obvykle specifikovány s přímostí vyjádřenou jako odchylka na metr délky, spíše než jako jediné celkové číslo, protože malá úhlová chyba se významně sdružuje na delším rozpětí.

Na efektu složení záleží nejvíce při plném natažení, kde je nepodepsaná délka prutu největší a dokonce i mírné prohnutí se promítá do nerovnoměrného kontaktního tlaku na těsnění. Během tisíců cyklů tento nerovnoměrný kontakt urychluje opotřebení na jedné straně těsnění dlouho předtím, než zbytek těsnění vykazuje známky degradace.

Hydraulické pístnice výložníku se zabývají úhly zatížení, nejen hmotností zatížení

Běžné nedorozumění s hydraulické pístnice výložníku zachází se jmenovitým zatížením jako s čistě vertikální silou. V praxi válce výložníku zažívají neustále se měnící úhly zatížení, když se výložník kloubí ve svém pracovním rozsahu, což kromě axiální tlakové nebo tahové síly, pro kterou byl primárně navrženo, zavádí ohybový moment na tyč. Toto kombinované zatížení je důvodem, proč tyče výložníku obecně potřebují větší průměr vzhledem ke svému zdvihu, než by vyžadovala tyč používaná v jednoduchém přímém zdvihu.

Kde se koncentruje extra stres

Ohybové napětí způsobené šikmým zatížením se podél tyče nerozděluje rovnoměrně. Soustředí se poblíž bodu maximální nepodepřené délky, typicky blízko úplného vytažení, což je také místo, kde je již riziko vzpěru nejvyšší. Toto překrývání je důvodem, proč selhání tyče výložníku, pokud k nim dojde, je neúměrně pravděpodobné, že k nim dojde při vysunutém, šikmém provozu spíše než při zatažení nebo neutrálním umístění.

Poměr štíhlosti: číslo, které skutečně předpovídá vzpěr

pro extra dlouhé hydraulické pístnice výložníku Jediným nejužitečnějším technickým údajem není samotný průměr nebo jakost materiálu – je to poměr štíhlosti, vypočítaný z efektivní délky tyče dělené jejím poloměrem otáčení. Vysoký štíhlostní poměr znamená, že prut je mnohem náchylnější k vybočení při tlakovém zatížení, než kratší, mohutnější prut o stejném průměru, i když jsou oba vyrobeny ze stejného materiálu.

Toto je jeden z výpočtů, které provádíme na začátku fáze návrhu, kdykoli vyvíjíme hydraulickou pístnici s extra dlouhým výložníkem, protože odhad průměru na základě samotné délky zdvihu má tendenci buď zbytečně přestavovat tyč, nebo ji za skutečných pracovních podmínek ponechat náchylnou k vybočení.

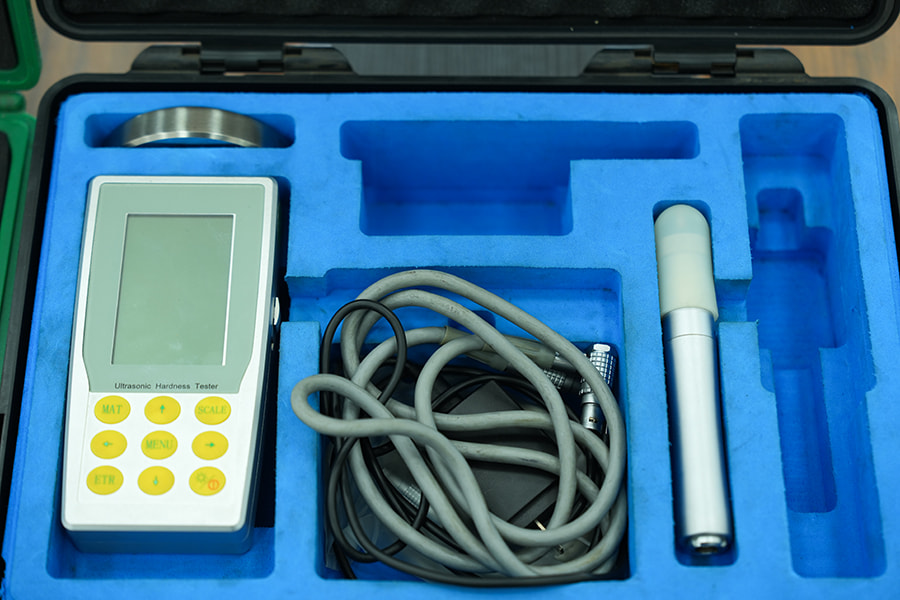

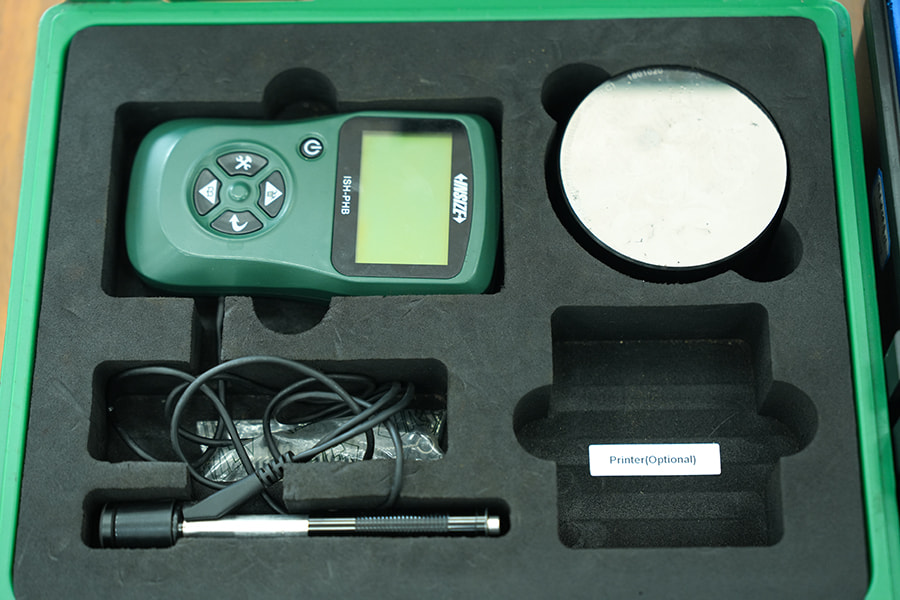

Tloušťka povlaku a tvrdost nejsou stejný kompromis

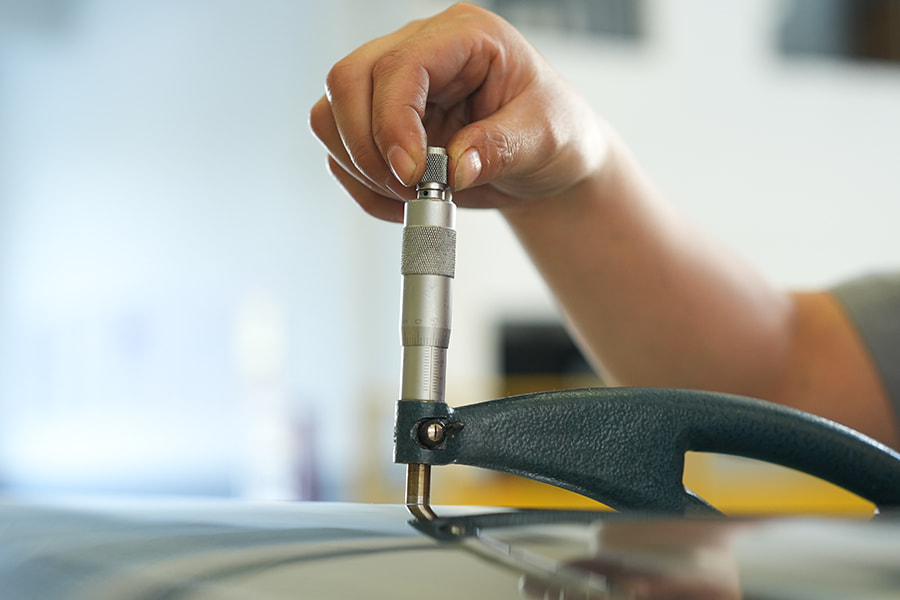

Překvapivý počet kupujících předpokládá, že silnější povlak automaticky znamená odolnější pístnici hydraulického válce, ale tloušťka povlaku a tvrdost substrátu řeší dva různé problémy. Silnější vrstva tvrdého chromu zlepšuje odolnost proti korozi a může prodloužit životnost samotného povlaku, ale pokud podkladová ocel nebyla kalena indukčním kalením nebo podobným procesem, tyč zůstává náchylná k deformaci při silném bočním zatížení, protože povlak nepřidává materiálu jádra strukturální pevnost.

• Silnější povlaky zlepšují odolnost proti povrchové korozi a abrazivnímu opotřebení v průběhu času
• Tvrdost jádra určuje, jak dobře tyč odolává ohybu nebo promáčknutí při mechanickém nárazu
• Příliš silné povlaky mohou ve skutečnosti zvýšit riziko odlupování, pokud není adheze během pokovování řádně kontrolována
• Prut s tvrzeným jádrem a přiměřeně tenkým, dobře přilnavým potahem obvykle překonává prut s pouze tlustým potahem přes měkké jádro

Mezilehlá vzdálenost podpěr Změní efektivní délku vzpěru

Ve vícestupňových sestavách výložníku není efektivní vzpěrná délka tyče pouze její plná fyzická délka – je to nepodporovaná vzdálenost mezi vodícími body. Přidání mezilehlých podpěr podél dráhy pohybu hydraulické pístnice výložníku může významně snížit účinnou délku používanou při výpočtech vzpěru, což je důvod, proč některé konstrukce extra dlouhých výložníků obsahují přídavná vodicí pouzdra nebo opěrné konzoly, než aby se spoléhaly pouze na větší průměr tyče pro zvládnutí zatížení.

Tento kompromis je důležitý v aplikacích, jako jsou pilotovací stroje a rypadla, kde je geometrie výložníku často omezena celkovou velikostí stroje. Namísto nekonečného zvětšování průměru prutu, které zvyšuje hmotnost a náklady, je konstrukce podpůrné konstrukce kolem prutu často účinnějším způsobem, jak kontrolovat riziko vzpěru a zároveň udržet sestavu v rámci přijatelného váhového rozpočtu.

Přeprava a manipulace způsobují větší škody, než většina lidí očekává

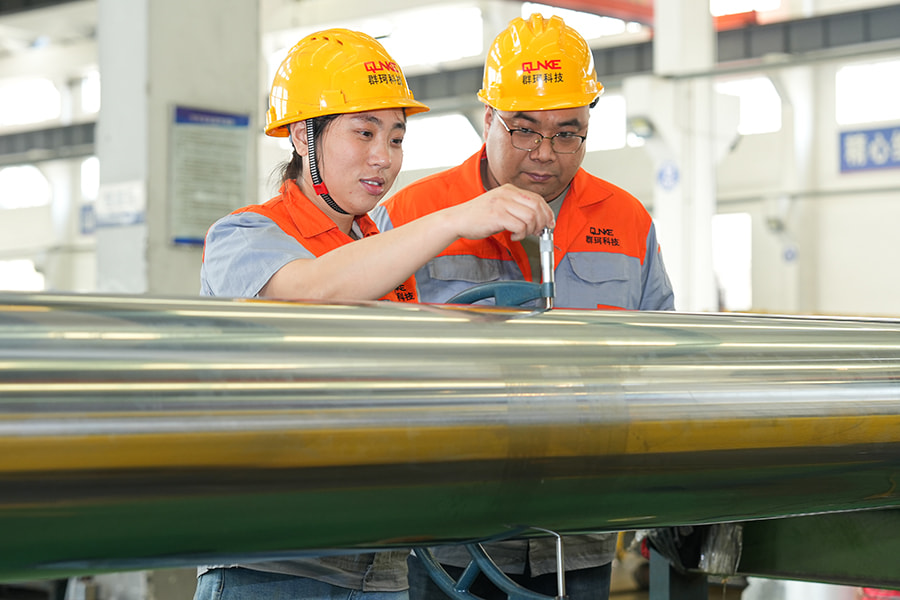

Je snadné předpokládat, že jakmile mimořádně dlouhá hydraulická pístnice projde závěrečnou kontrolou, hrozí za ní riziko poškození, ale doprava a manipulace tvoří významný podíl povrchových vad nalezených u dlouhých tyčí ještě před jejich instalací. Prut spočívající bez podpěry po celé své délce během přepravy může vyvinout mírný trvalý luk jednoduše ze své vlastní hmotnosti, zejména pokud není držen na více místech po své délce.

• Tyče by měly být během přepravy podepřeny na více místech, nejen na dvou koncích
• Ochranný návlek pomáhá zabránit poškrábání povrchu při kontaktu s obalovými materiály nebo sousedními tyčemi
• Vertikální skladování je někdy upřednostňováno před horizontálním skladováním pro velmi dlouhé pruty, aby se zabránilo postupnému prověšování po delší dobu skladování
• Body zvedání by měly být identifikovány předem, protože nesprávné zvedání může způsobit ohyb, který není viditelný, dokud není tyč pod zatížením

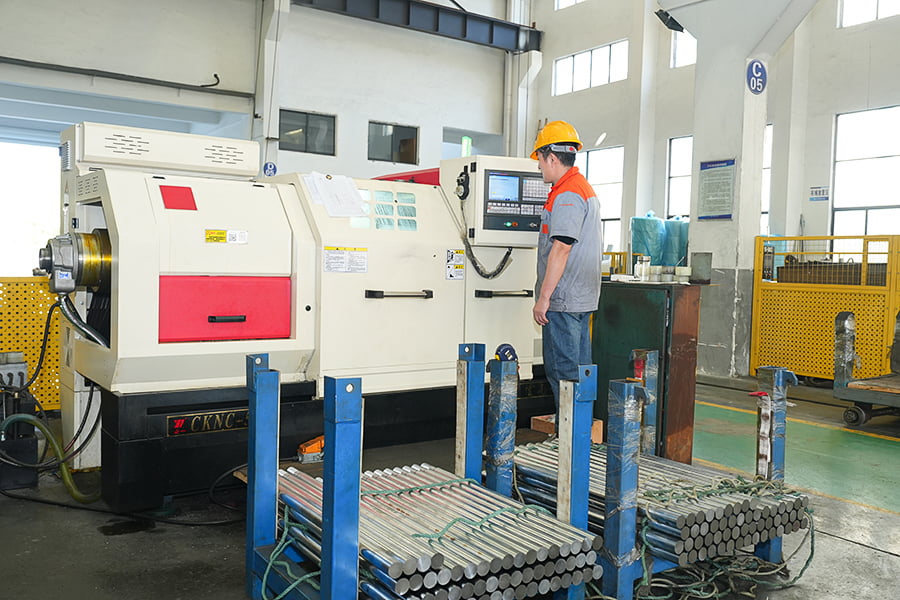

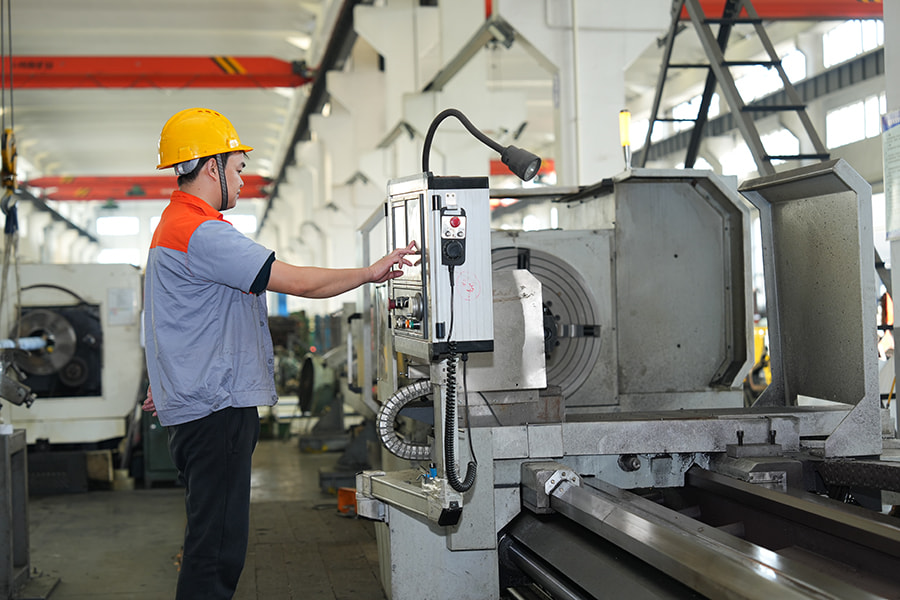

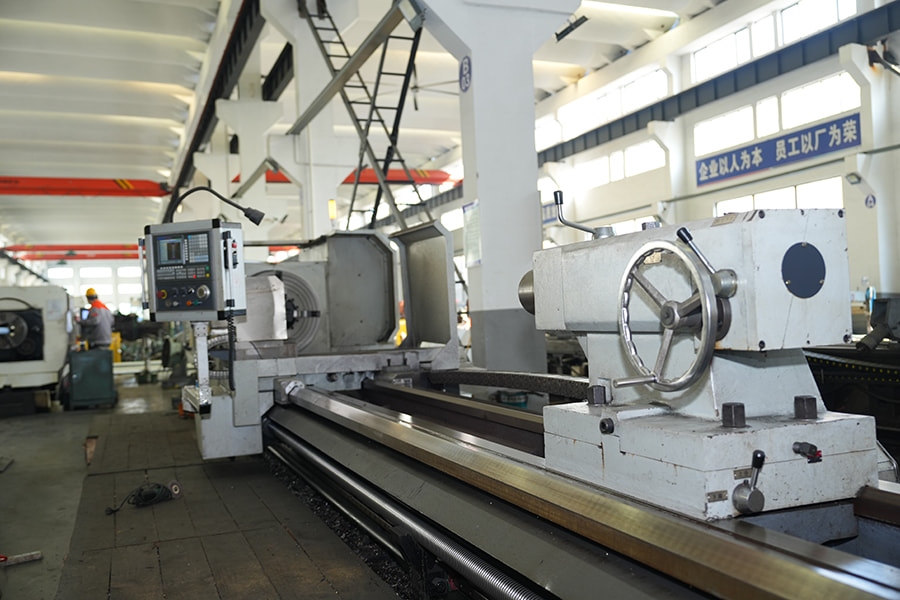

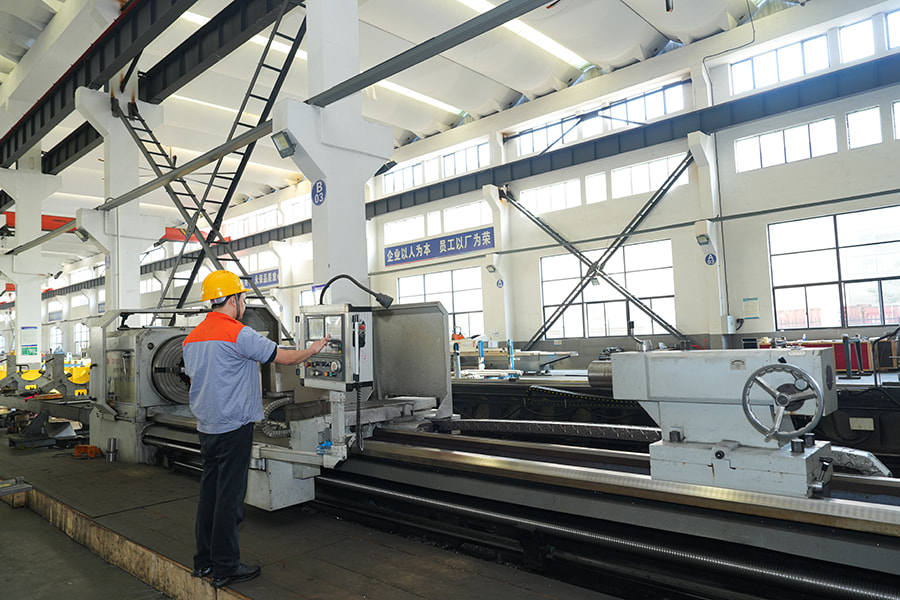

Když jsme v našem závodě Wuxi léta vyráběli pístní tyče pro zařízení na ochranu vody, námořní a těžební zařízení, zjistili jsme, že postupy balení a manipulace s mimořádně dlouhými tyčemi často vyžadují stejnou pozornost jako samotný proces obrábění.

Život s únavou je jiná otázka než statická síla

A pístnice hydraulického válce může snadno projít zkouškou statického zatížení a přesto selhat před očekávanou životností, pokud nebyl řádně zohledněn únavový výkon. Statické testování pevnosti potvrzuje, že prut jednou zvládne dané zatížení, ale únavová životnost popisuje, jak prut vydrží při opakovaném cyklování, což je stav, který skutečně zažívá v reálném provozu. Kvalita povrchové úpravy zde hraje velkou roli, protože mikroskopické nerovnosti povrchu působí jako body koncentrace napětí, kde mají tendenci vznikat únavové trhliny po tisíce cyklů.

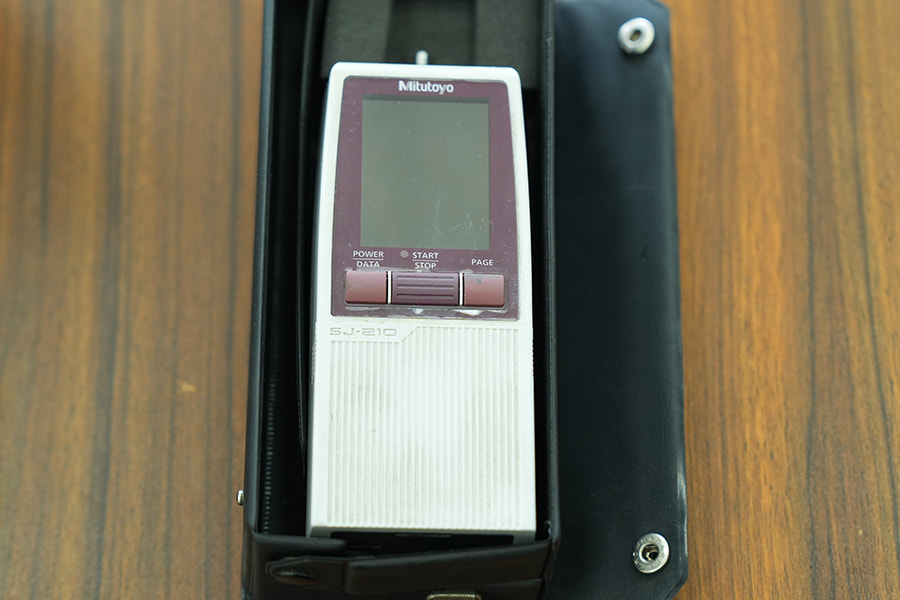

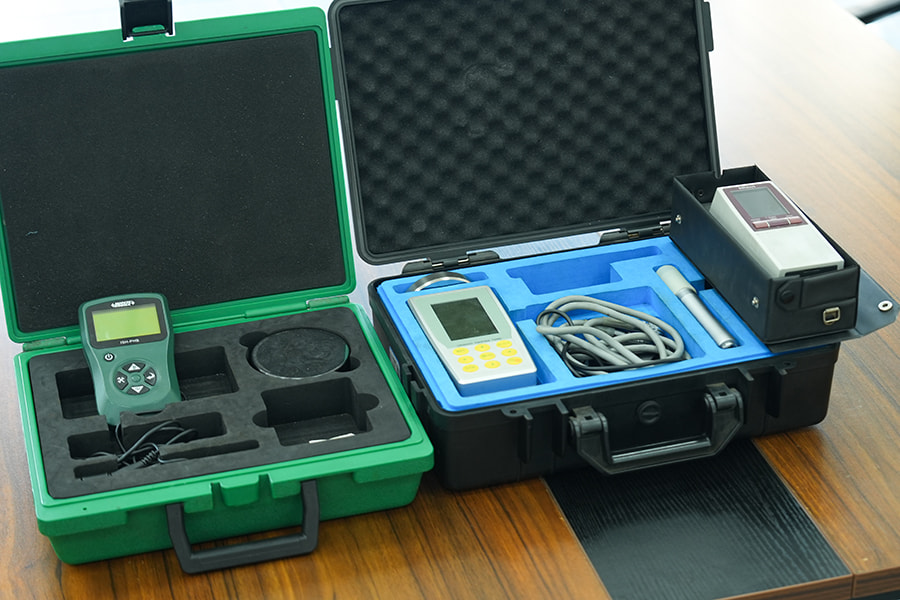

To je jeden z důvodů, proč jsou specifikace drsnosti povrchu pístnic často přísnější, než by bylo potřeba čistě pro kompatibilitu těsnění. U tyče, která dokonale těsní s mírně hrubším povrchem, se mohou stále vyvinout únavové praskliny dříve, než když je opracována a vyleštěna s jemnější tolerancí, zejména v aplikacích s vysokým cyklem, jako jsou válce výložníku rypadel, které se neustále vysouvají a zasouvají během pracovního dne.
